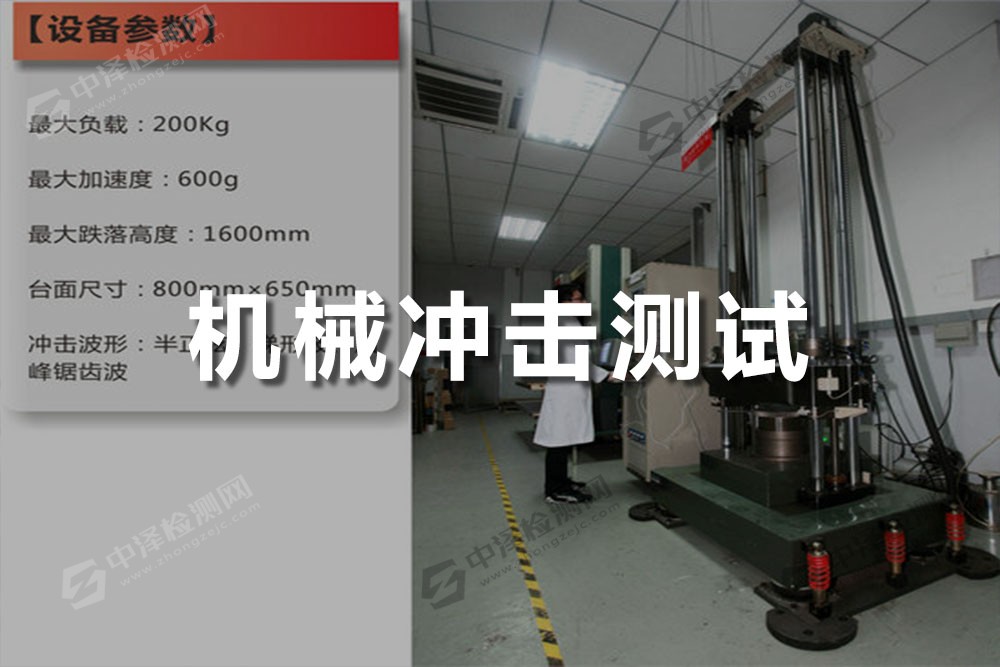

机械冲击测试

[项目介绍]

消费性产品在生命周期中通有在两种情况下会遭受到冲击，一种是运输过程中因为车辆行走在颠坡道路产生碰撞与跳动或因人员搬运时掉落地面所产生的撞击，对于手持型产品（如手机）在未受缓冲保护所遭受到的掉落冲击对产品危害更大。产品在设计阶段利用机械冲击试验可快速验证结构强度水平，或判断包装材料是否有适当缓冲作用。试验的严苛程度取决于波形、G值、脉冲时间、冲击次数。

日常生活中我们最常碰到冲击的波形有半正弦波、方波和锯齿波，试验以未包装产品为主，一般采取三轴六面，每面冲击三次为主要规格。

[业务范围]

1.计算机类：电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器等机械冲击

2.电子通信类：手机、射频器、电子通信元器件等机械冲击。

3.电器类：家电、灯具、变电器等各类家电电器设备机械冲击；

4.其他：包装箱、运输设备等机械冲击。

[参考的测试标准]

1）半正弦波

2）梯形波（方波）

3）三角波（前锋锯齿波及后锋锯齿波）

机械冲击试验条件

冲击类型：半正弦 /方波 冲击加速度 脉冲宽度 /速度变化率（方波）

样品数量；试验轴向：±X /±Y /±Z；

试验次数：n 次/轴或 n 次/面；

试验样品的大小---小于或等于设备最大尺寸；

样品重量；样品的装夹，是否需要设计夹具（特殊夹具需客户提供）

附加功能测试信息确认；试验依据（参考标准）及结果判定依据（结果判定方法）

推荐标准

GB/T2423.5-1995 / IDT IEC 60068-2-27：1987 电工电子产品环境试验第2部分:试验方法 试验Ea和导则：冲击

GJB360A-1996 电子及电气元件试验方法 方法213 冲击试验

GJB 360B-2009 电子及电气元件试验方法 方法213 冲击试验

GMW3172-2012 电气-电子元件通用规范-环境/耐久性9.3.2机械冲击 9.3.3碰撞 9.3.4猛然关闭

GB/T2423.57-2008 / IEC60068-2-81-2003电工电子产品环境试验第2-81部分：试验方法 试验Ei：冲击  冲击响应谱合成

GJB150.18-1986 军用设备环境试验方法 冲击试验

GJB150.18A-2009 军用装备实验室环境试验方法 第18部分 冲击试验

GJB367A-2001 军用通信设备通用规范 A04冲击试验

ISO16750-3：2007 道路车辆 - 电气和电子设备的环境条件和试验 第3部分：机械负荷 4.2机械冲击

GB/T 28046.3-2011 道路车辆 电气及电子设备的环境条件和试验 第3部分:机械负荷 4.2机械冲击

VW80000  3.5吨以下汽车电气和电子部件试验项目、试验条件和试验要求 8.5机械冲击试验 8.6机械持续冲击试验铁路应用—铁道车辆设备 冲击和振动试验

IEC 61373:2010 / BS EN 61373：2010  铁路应用—铁道车辆设备 冲击和振动试验

GB/T21563-2008  轨道交通 机车车辆设备冲击和振动试验

TB/T3058-2002 铁路应用 机车车辆设备冲击和振动试验

JIS E 4031:2008 铁道车辆部件 冲击和振动试验

TB/T3021-2001 / IDT IEC 60571: 1998  铁道机车车辆电子装置

TB/T 2988-2000 铁路机车车辆部件冲击试验方法

GB/T 25119-2010 轨道交通机车车辆电子装置
