压扁试验

项目简介

压扁试验是一种评估材料在受到压缩力作用下变形和破坏特性的测试方法，是用以检验金属管压扁到规定尺寸的变形性能，在进行压扁试验时，将试样放在两个平行板之间，用压力机或其他方法，均匀地压至有关的技术条件规定的压扁距（用管子外壁压扁距或内壁压扁距，以毫米表示），检查试样弯曲变形处，如无裂缝、裂口或焊缝开裂，即认为合格，主要用于检测金属材料的塑性变形能力、硬度和韧性，对确保材料在实际应用中的结构完整性和安全性具有重要意义。

检测项目

检测产品

压扁试样

1、试样从外观检查合格的无缝钢管任意部位切取。试样应为管产品的全载面管段。

2、试样长度应不小于10mm，但不超过100mm。试样的棱边允许用锉或其他方法将其倒圆或倒角。 注：如果试验结果满足试验要求，可以不对试样的棱边倒圆或倒角。

3、如要在一根全长管的管端进行试验时，应在距管端面为试样长度处垂直于管纵轴线切口，切割深度至少达外径的80%。

试验设备

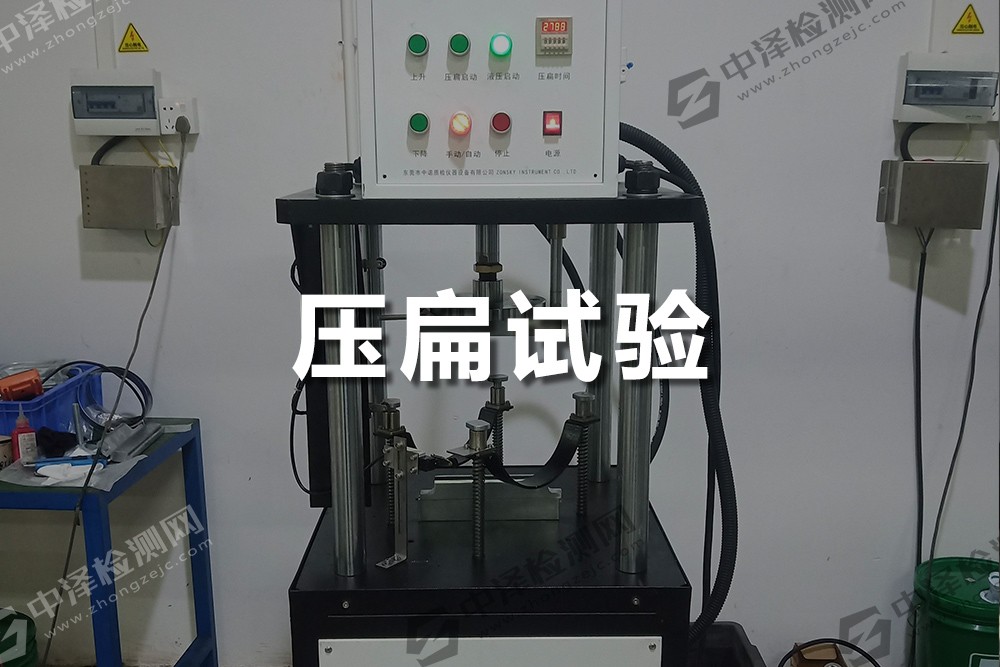

试验可在万能试验机或压力试验机上进行。试验机要装备有上下两平行压板，平行压板的宽度应超过压扁后的试样宽度，即至少为1.6D。压板的长度不小于试样的长度。试验机具有将试样压扁至规定压板距离的能力。压板应具有足够刚度。并能控制试验所要求的速率范围内。

试验条件及操作程序

1、试验一般应在10℃～35℃的室温范围内进行。对要求在控制条件下进行的试验，试验温度应为23℃±5℃。试样压扁速度可采用20-50mm/min。出现争议时，压板的移动速率不应超过25mm/min。

2、要根据有关标准规定，或双方协议确定压板距离H

H——力作用下两压板之间的距离 单位mm

t——钢管公称管壁厚度 单位mm

b ——压扁后试样的内宽度 单位mm

D——钢管公称外径 单位mm

a——常数、由相关标准规定

一般值取为0.07、0.08、0.09

3、将试样置于两平行压板之间。焊接管的焊逢应置于相关产品标准所规定的位置。用压力机或试验机在半径方向上施加作用力，以不大于50mm/min的速度均匀地压到压扁距离H后，卸除载荷，取下试样，肉眼观察试样弯曲部位。
